Crown Pallet PTH50 Series Service and Parts Manual ES

Description

Contents:
Instrucciones Para Los Operadores
Instrucciones Previas Al Funcionamiento
Instrucciones De Funcionamiento
Consejos De Seguridad Para Operadores De Transpaletas Manuales
Introducción
Partes De Reemplazo
Número De Modelo
Notas:
Lubricación Y Ajuste

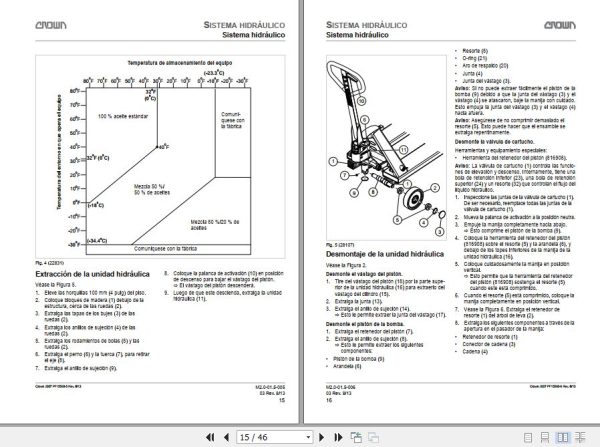

Sistema Hidráulico
Sistema Hidráulico De Alta Presión
Desmonte El Vástago Del Pistón.
Desmonte El Pistón De La Bomba.
Desmonte La Válvula De Cartucho.
0 144546-012 Ensamble De La Manija 1
32 055018-001 Rodamiento De Empuje 1
33 046126 Traversa Estándar 1
34 054011-001 Conector De Lubricación 1
35 050012-024 Aro De Retención 1
36 050079-005 Pasador De Rodillo 2
37 050008-049 Tuerca 1
38 050006-053 Perno 1
39 044499 Eje Frontal 1
045656 Eje Frontal Con Protector Contra Basura 1
40 050012-053 Aro De Retención 2
41 818273 Tapacubos 2
0 150121-001 Ensamble De La Bomba, Beige 1
150121-001-0r-S Ensamble De La Bomba, Beige 1
150121-002 Ensamble De La Bomba, Amarilla 1
150121-003 Ensamble De La Bomba, Roja 1
150121-004 Ensamble De La Bomba, Gris 1
819180 Juego De Sellos, Incluye El Ítem 14 1
819934 Juego De Sellos, Incluye Los Ítems 2, 5, 7, 10, 11, 14, 17, 18, 20 Y 21 1
1 (1) Estructura 1
2 (2) Adaptador De Estiba 1
3 (3) El Juego De Adaptadores De Estiba Incluye A Los Ítems 4 A 9 1
10 050000-015 Pasador De Rodillo 1
11 045669 Sistema De Elevación Del Pasador, Estándar 2
045673 Sistema De Elevación Del Pasador, Adaptador De Estiba 2
12 050000-017 Pasador De Rodillo 2
13 818250 Ensamble Del Sistema De Elevación, 405 Mm (16 Pulg), Incluye A Los Ítems 14 Y 15 1
818251 Ensamble Del Sistema De Elevación, 455 Mm (18 Pulg), Incluye A Los Ítems 14 Y 15 1
819176 Ensamble Del Sistema De Elevación, 510 Mm (20 Pulg), Incluye A Los Ítems 14 Y 15 1
819177 Ensamble Del Sistema De Elevación, 685 Mm (27 Pulg), Incluye A Los Ítems 14 Y 15 1
16 045671 Pasador De Traversa 2
17 815749 Arandela De Elevación 4
18 050012-021 Aro De Retención 2
1 Ensamble Del Taqué (1) 1
3 044500-001 Ensamble Individual De Los Rodillos De Carga 2
11 Ensamble Individual De Rodillos (2) 2
14 050008-049 Tuerca 2
15 044461 Ingreso De Rodillos 2
16 050006-053 Perno Hexagonal 2
17 045670 Mecanismo De Elevación Del Pasador 2
18 050000-010 Pasador De Rodillos 2
(1) Véase La Tabla De Ensamble Del Taqué
(2) Véase La Tabla De Ensamble Del Rodillo Individual
0 044510-001 Ensamble De Los Rodillos De Carga Tándem 2
(1) Véase La Tabla De Ensamble De Rodillos Tándem
1 819598-001 Respaldo De Carga De 1220 Mm (48 Pulg) 1
819598-002 Respaldo De La Carga De 1525 Mm (60 Pulg) 1
2 050025-010 Carro Del Perno 6
3 050009-026 Arandela Plana 6
4 050010-032 Arandela De Seguridad 6
5 050008-030 Tuerca 6
1 157719 Pomo (1) 1
124530 Tapón (2) 1
2 157708 Columna (1) 1
157735 Columna (2) 1
3 124993 Amortiguador (1) 1
4 157718 Espaciador De Plástico (1) 2
5 157711 Bandeja De Carga (1) 1
6 050077-013 Tornillo 6
7 050068-004 Tuerca De Bloqueo 6
8 157704 Retenedor Derecho 1
157705 Retenedor Izquierdo, No Ilustrado 1
9 157710 Protector 2
10 157709 Pasador (1) 2
11 050000-025 Pasador De Resorte (1) 1
12 050000-027 Pasador De Resorte(1) 1
13 068419 Etiqueta (1) 1
20 157719 Bandeja De Almacenamiento 2
21 156606-002 Cuerda Elástica 2
22 157724 Soporte 2
23 061000-024 Cinta Con Espuma 4
24 157725 Estabilizador (1) 1
25 0600062-113 Tornillo (1) 2
061004-006 Sellador Adhesivo Para Roscas Cr
1 069469 Calcomanía De Crown 3
2 069467 Momentum Pth 2
3 869105 Aviso De Sin Manos (1) 2
069105 Aviso De Sin Manos 1
069105-033 Aviso De Sin Manos, Chino 1
069105-036 Aviso De Sin Manos, Portugués De Brasil 1
4 Placa De Identificación, Consultar A La Fábrica 1
5 069106 Operación De Aviso 1
069106-033 Operación De Aviso, Chino 1
069106-102 Operación De Aviso, Francés De Canadá 1
869290 Operación De Aviso, Montacargas De La Ue 1
869290-033 Operación De Aviso, Chino 1
6 069866 Patente 1
069913-021 Patente, Montacargas Del Ansi 1
