Fendt EHR D Service Training X990.005.023.021

Fendt EHR D Service Training X990.005.023 1
Fendt EHR D Service Training X990.005.023 1
Fendt EHR D Service Training X990.005.023 2
Fendt EHR D Service Training X990.005.023 1
Fendt EHR D Service Training X990.005.023 1
Fendt EHR D Service Training X990.005.023 2
✓

Expert Support

✓

Full Speed

✓

100% Working

Fendt EHR D Service Training X990.005.023.021

Size: 26.30 MB
Format: PDF
Language: German
Brand: Fendt
Type of Machine: Fendt Control Panel
Type of Manual: Service Manual
Model: Fendt EHR D Control Panel
Farmer 307 – 312
Favorit 509 – 514
Favorit 816 – 824
xylon 520-524
Serial Number: X990.005.023.021
Number of Pages: 81 Pages

20 USD

Tag:
  • Description

Description

Contents:

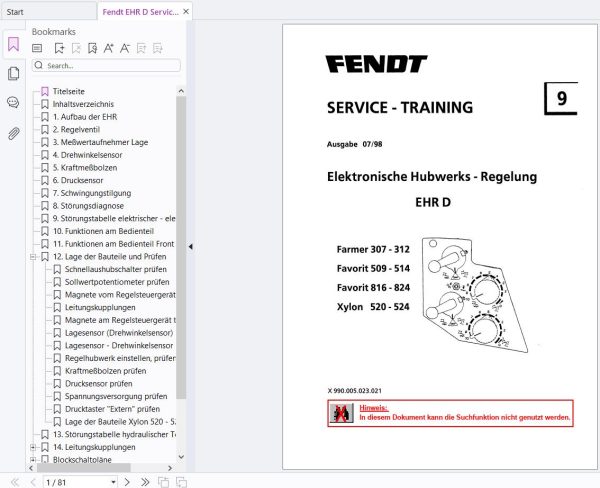

Titelseite
Inhaltsverzeichnis

  1. Aufbau der EHR
  2. Regelventil
  3. Meßwertaufnehmer Lage
  4. Drehwinkelsensor
  5. Kraftmeßbolzen
  6. Drucksensor
  7. Schwingungstilgung
  8. Störungsdiagnose

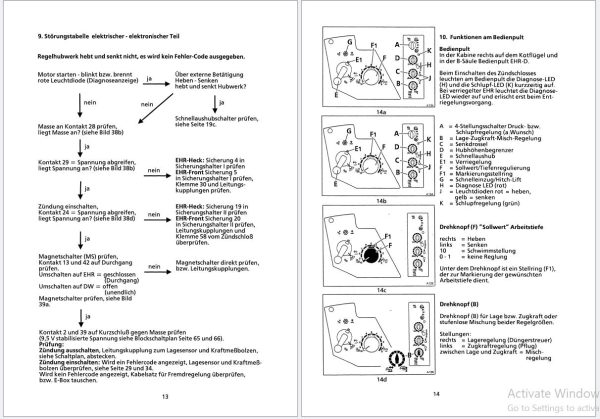

  9. Störungstabelle elektrischer – elektronischer Teil
  10. Funktionen am Bedienteil
  11. Funktionen am Bedienteil Front EHR
  12. Lage der Bauteile und Prüfen
    Schnellaushubschalter prüfen
    Sollwertpotentiometer prüfen
    Magnete vom Regelsteuergerät prüfen
    Leitungskupplungen
    Magnete am Regelsteuergerät tauschen
    Lagesensor (Drehwinkelsensor)
    Lagesensor – Drehwinkelsensor prüfen
    Regelhubwerk einstellen, prüfen
    Kraftmeßbolzen prüfen
    Drucksensor prüfen
    Spannungsversorgung prüfen
    Drucktaster “Extern” prüfen
    Lage der Bauteile Xylon 520 – 524
  13. Störungstabelle hydraulischer Teil
  14. Leitungskupplungen
    Farmer 307 – 312
    Favorit 509 – 514
    Favorit 816 – 824
    Xylon 520 – 524
    Kontaktbelegung am Stecker E-Box
    Interne und Externe Zuschalung des Bordinformators
    Blockschaltpläne
    EHR-D Heckregelung
    EHR-D Frontregelung
    Schaltpläne EHR Xylon 520 – 524
    EHR – Heck
    EHR – Front
    Gerätesteckdose
    Umbau Anpaßelektronik
    Radarsensor
