Name: Landini Tractor 7-165 7-170 7-175 7-180 ROBO-SIX SWB Service Manual and Diagrams 6720653A2 IT
SKU: 436655
Availability: InStock

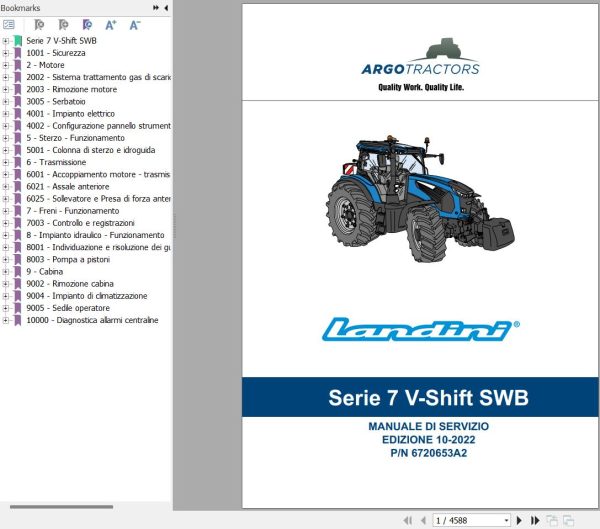

Landini Tractor 7 165 7 170 7 175 7 180 ROBO SIX SWB Service Manual and Diagrams 6720653A2 IT 1

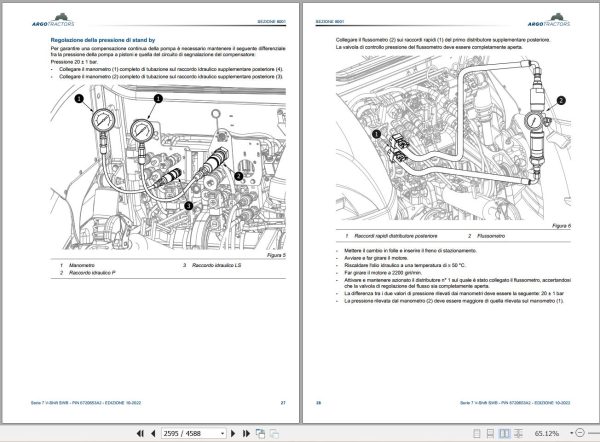

Landini Tractor 7 165 7 170 7 175 7 180 ROBO SIX SWB Service Manual and Diagrams 6720653A2 IT 2

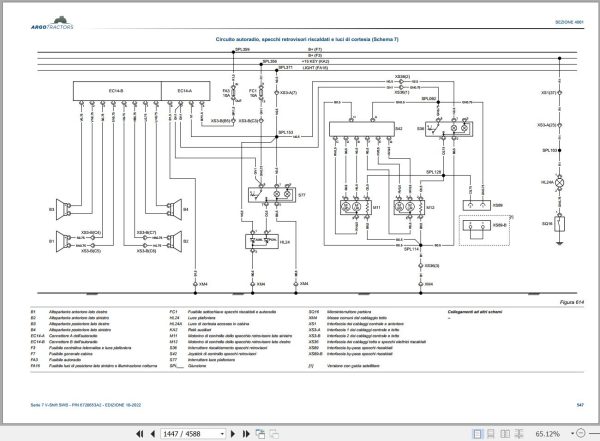

Landini Tractor 7 165 7 170 7 175 7 180 ROBO SIX SWB Service Manual and Diagrams 6720653A2 IT 3

✓

Expert Support

✓

Full Speed

✓

100% Working

Landini Tractor 7-165 7-170 7-175 7-180 ROBO-SIX SWB Service Manual and Diagrams 6720653A2 IT

Size: 692.03 MB

Format: PDF

Language: Italian

Brand: Landini

Type of Machine: Tractor

Type of Manual: Service Manual, Hydraulic and Electrical Diagrams

Model: Landini Tractor 7 V-Shift SWB Series

7-165 ROBO-SIX SWB,7-170 ROBO-SIX SWB, 7-175 ROBO-SIX SWB,7-180 ROBO-SIX SWB

Part Number: 6720653A2

Date: 2022

Number of Pages: 4588 Pages

150 USD

Tag: Landini Manual

Description

Description

Contents:
Series 7 V-Shift SWB
Introduzione
ResponsabilitÃ
Scopo Del Manuale
Copyright
Indice Generale
1001 – Sicurezza
Prefazione
Norme Tecniche
Manutenere Il Trattore In Modo Sicuro
Segnaletica Di Pericolo
Coppie Di Serraggio
2 – Motore
Dati Tecnici
Allegati
2002 – Sistema Trattamento Gas Di Scarico
Dati Tecnici
Sicurezza
Sistema Ats
AdblueÂ®
2003 – Rimozione Motore
Dati Tecnici
Sicurezza
Motore
3005 – Serbatoio
Dati Tecnici
Sicurezza
Procedure
4001 – Impianto Elettrico
Dati Tecnici
Sicurezza
Fusibili E RelÃ¨
Panoramica Interfaccia Operatore
Panoramica Prese
Panoramica Fanali
Schede Componenti
Localizzazione Cablaggi
Schemi Elettrici
4002 – Configurazione Pannello Strumento E Calibrazioni
Configurazione Pannello Strumento
Calibrazioni Da Strumento
Calibrazioni Da Strumento Di Diagnosi
5 – Sterzo – Funzionamento
Idroguida
Descrizione Circuito Idraulico
5001 – Colonna Di Sterzo E Idroguida
Dati Tecnici
Sezioni E Prospettici
Sicurezza
Piantone Dello Sterzo E Idroguida
6 – Trasmissione
Trasmissione
UnitÃ Idrostatica
UnitÃ Meccanica
Principio Di Funzionamento Generale
Allegati
6001 – Accoppiamento Motore – Trasmissione
Giunto Torsionale
6021 – Assale Anteriore
Dati Tecnici
Sicurezza
Assale Anteriore
Allegati
6025 – Sollevatore E Presa Di Forza Anteriore
Dati Tecnici
Sezioni E Prospettici
Sicurezza
Manutenzione Sollevatore Anteriore
Manutenzione Pdf Anteriore
7 – Freni – Funzionamento
Circuito Freni
Freno Idraulico Rimorchio
Impianto Freno Rimorchio Tipo Cee
Impianto Freno Rimorchio Tipo Italia â€œCunaâ€
Impianto Freno Rimorchio Tipo (Ue) 2015/68
Raccordi Per Spurgo Aria Freni
Valvola Intercettatrice
Freni Pneumatici Rimorchio
Schemi Iso E Funzionali Frenatura Pneumatica
Componenti Impianto
Diagnosi Degli Inconvenienti
Prove Diagnostiche Dellâ€™impianto Pneumatico
7003 – Controllo E Registrazioni
Sicurezza
Freni
â€œPick Up Hitchâ€
8 – Impianto Idraulico – Funzionamento
Dati Tecnici
Impianto Idraulico
Pompe Idrauliche
Gruppo Di Controllo Pressioni
Gruppo Elettrovalvole Frizioni
UnitÃ Idrostatica
Valvola â€œCut Offâ€
Valvola Prioritaria Dinamica
Collettore Linea Segnali
Idroguida
Frenatura Idraulica Rimorchio
Distributori Idraulici Supplementari Posteriori
Assale Sospeso
Sollevatore Anteriore
Distributore Ventrale
Raccordi Idraulici Posteriori
Sfiato Trasmissione E Riempimento Olio
8001 – Individuazione E Risoluzione Dei Guasti Impianto Idraulico
Diagnosi Degli Inconvenienti
Prove Diagnostiche Dellâ€™impianto Idraulico
8003 – Pompa A Pistoni
Dati Tecnici
Sicurezza
Procedure Pompa A Pistoni
9 – Cabina
Dati Tecnici
Impianto Di Climatizzazione
Compressore
Condensatore
Evaporatore
Pressostato Aria Condizionata
Sensore Temperatura Aria Miscelata (Solo Con Aria Condizionata Automatica)
Sensore Temperatura Esterno Cabina (Solo Con Aria Condizionata Automatica)
Sensore Temperatura Interno Cabina (Solo Con Aria Condizionata Automatica)
Sensore Irraggiamento Solare (Solo Con Aria Condizionata Automatica)
Pannello Di Controllo Aria Condizionata Automatica
Pannello Di Controllo Aria Condizionata Manuale
9002 – Rimozione Cabina
Dati Tecnici
Sicurezza
Cabina
9004 – Impianto Di Climatizzazione
Sicurezza
Manutenzione Impianto
Prove Di Pressione
Diagnosi E Ricerca Guasti
9005 – Sedile Operatore
Sicurezza
Descrizione
Allegati
10000 – Diagnostica Allarmi Centraline
Sistema Can Bus
Gestione Degli Errori Via Can
Centralina Strumento Ec1
Centralina Motore Ec6
Centralina Sollevatore E Gestione Luci Ec9
Centralina Assale Sospeso Ec10
Centralina Bracciolo Ec15
Centralina Distributori Ventrali Ec16
Centralina Aria Condizionata Ec17
Centralina Controllo Veicolo Vdc Ec23
Centralina Frenatura Rimorchio Ec35
Centralina Trasmissione Ec40
Centralina Cabina Sospesa E Isobus Ec43
