Name: Landini Tractor 7-200 7-210 7-230 ROBO-SIX Service Manual 6708025A1 DE
SKU: 450446
Availability: InStock

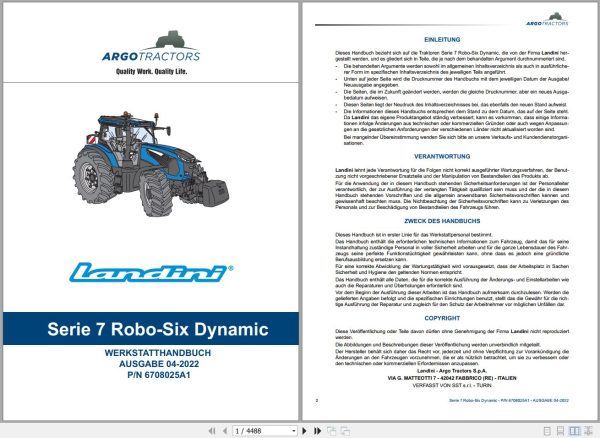

Landini Tractor 7 200 7 210 7 230 ROBO SIX Service Manual 6708025A1 DE 1

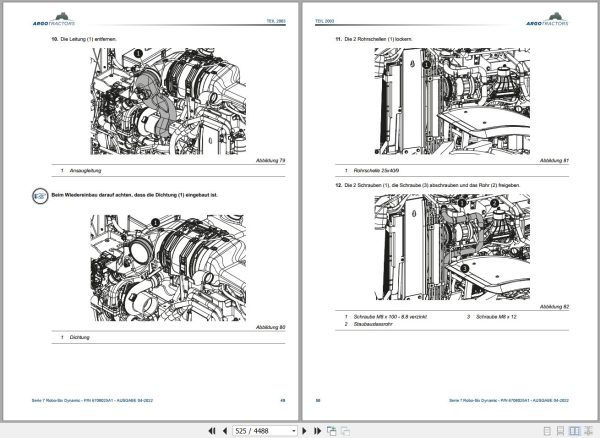

Landini Tractor 7 200 7 210 7 230 ROBO SIX Service Manual 6708025A1 DE 2

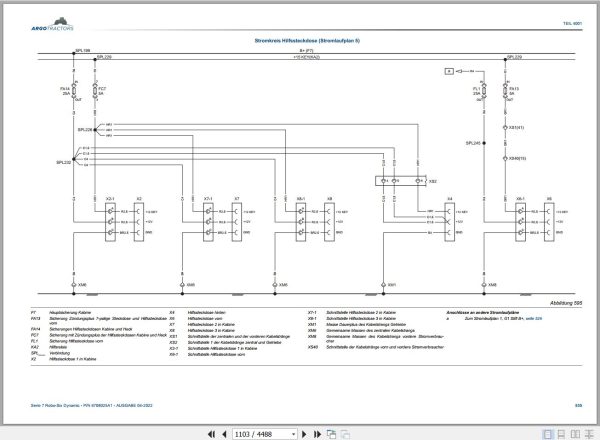

Landini Tractor 7 200 7 210 7 230 ROBO SIX Service Manual 6708025A1 DE 3

✓

Expert Support

✓

Full Speed

✓

100% Working

Landini Tractor 7-200 7-210 7-230 ROBO-SIX Service Manual 6708025A1 DE

Size: 576.89 MB

Format: PDF

Language: German

Brand: Landini

Type of Machine: Tractor

Type of Manual: Service Manual, Hydraulic and Electrical Diagrams

Model: Landini 7 Robo-Six Dynamic Tractor

7-200 ROBO-SIX, 7-210 ROBO-SIX, 7-230 ROBO-SIX

Part Number: 6708025A1

Publication Date: 2022

Number of Pages: 4488 Pages

180 USD

Tag: Landini Manual

Description

Description

Contents:
– Serie 7 Robo-Six Dynamic
Einleitung
Verantwortung
Zweck Des Handbuchs
Copyright
Allgemeines Inhaltsverzeichnis
– 1001 – Sicherheit
Vorwort
Technische Normen
Den Traktor Auf Sichere Weise Warten
Warnschilder
Anzugsdrehmomente
– 1002 – Spezialwerkzeug-Katalog
Spezialwerkzeuge
– 2 – Motor
Technische Daten
Anhang
– 2002 – Abgasreinigungssystem
Technische Daten
Sicherheit
Ats-System
AdblueÂ®
– 2003 – Ausbau Des Motors
Technische Daten
Sicherheit
Motor
– 3005 – Tank
Technische Daten
Sicherheit
Verfahren
– 4001 – Elektrische Anlage
Technische Daten
Sicherheit
Sicherungen Und Relais
Ãœbersicht Zur Bedienerschnittstelle
Ãœbersicht Zu Den Steckdosen
Ãœbersicht Zu Den Scheinwerfern
SchaltplÃ¤ne Der Komponenten
Anordnung Der KabelstrÃ¤nge
StromlaufplÃ¤ne
VollstÃ¤ndige Liste Der Verbindungen
– 4002 – Konfiguration Der Instrumententafel Und Kalibrierungen
Konfiguration Der Instrumententafel
Kalibrierungen Vom Instrument
Kalibrierungen Vom Diagnose-Instrument
– 5 – Lenkung – Funktionsweise
Hydrolenkung
Beschreibung Des Hydraulischen Kreislaufs
– 5001 – LenksÃ¤ule Und Hydrolenkung
Technische Daten
Schnitt- Und Schaubilder
Sicherheit
LenksÃ¤ule Und Hydrolenkung
– 6 – Getriebe – Funktionsweise
Getriebe
Anhang
– 6021 – Vorderachse
Technische Daten
Sicherheit
Vorderachse
Anhang
– 6025 – Frontkraftheber Und Frontzapfwelle
Technische Daten
Schnitt- Und Schaubilder
Sicherheit
Wartung Des Frontkrafthebers
Wartung Der Frontzapfwelle
– 7 – Bremsen – Funktionsweise
Bremskreislauf
Hydraulische AnhÃ¤ngerbremse
AnhÃ¤ngerbremsventil Typ Ewg
AnhÃ¤ngerbremsventil Typ Italien â€žCunaâ€œ
AnhÃ¤ngerbremsanlage Typ (Eu) 2015/68
EntlÃ¼ftungsanschlÃ¼sse Der Bremsen
Verteilerventil
Pneumatische AnhÃ¤ngerbremsen
Iso- Und WirkschaltplÃ¤ne Druckluftbremsung
Anlagenkomponenten
Fehlerdiagnose
Diagnostische Tests Der Druckluftanlage
– 7003 – PrÃ¼fung Und Einstellungen
Sicherheit
Bremsen
â€žPick-Up Hitchâ€œ
– 8 – Hydraulische Anlage – Funktionsweise
Technische Daten
Hydraulische Anlage
Hydraulische Pumpen
Steuerung Powershift-Kupplungen
Bereichssteuerung
Absperrventil
Dynamisches PrioritÃ¤tsventil
Hydraulische Sammelleitungen
Hydrolenkung
Bypassventil Des KÃ¼hlkreislaufs
Hydraulische AnhÃ¤ngerbremse
Hintere ZusatzsteuergerÃ¤te
Hydraulisch Gefederte Kabine
Gefederte Achse
Frontkraftheber
Zwischenachs-SteuergerÃ¤t
Hintere Hydraulische AnschlÃ¼sse
GetriebeentlÃ¼ftung Und Ã–leinfÃ¼llung
– 8001 – Fehlersuche An Der Hydraulischen Anlage
Fehlerdiagnose
Diagnostische Tests Der Hydraulikanlage
– 8003 – Kolbenpumpe
Technische Daten
Sicherheit
Verfahren Kolbenpumpe
– 9 – Kabine
Technische Daten
Klimaanlage
Kompressor
Kondensator
Verdampfer
Druckschalter GekÃ¼hlte Luft
Temperatursensor Der Gemischten Luft
Sensor Der Temperatur AuÃŸerhalb Der Kabine
Sensor Der Temperatur In Der Kabine
Sonnenlichtsensor
Schalttafel Der Klimaanlage
– 9001 – PrÃ¼fungen Und Einstellungen Der Kabine
Technische Daten
Sicherheit
Kabine
– 9002 – Ausbau Der Kabine
Technische Daten
Sicherheit
Kabine
– 9004 – Klimaanlage
Sicherheit
Wartung Der Anlage
Drucktests
Diagnostik Und Fehlersuche
– 9005 – Fahrersitz
Sicherheit
Beschreibung
Anhang
– 10000 – Diagnostik Der Alarme Der Steuerungen
Can-Bus-System
Fehlersteuerung Ãœber Can
Instrumentensteuerung Ec1
Motorsteuerung Ec6
Steuerung Kraftheber Und Lichtmanagement Ec9
Steuerung Der Gefederten Achse Ec10
Armlehnensteuerung Ec15
Steuerung Der Zwischenachs-SteuergerÃ¤te Ec16
Klimaanlagensteuerung Ec17
Gps-Antenne Ec27
Steuerung Der Elektronischen Hydrolenkung Ec28
Monitor Der SatellitengestÃ¼tzten Lenkung X25 Ec31
Steuerung Der AnhÃ¤ngerbremse Ec35
Getriebesteuerung Ec40
Steuerung Gefederte Kabine Und Isobus Ec43
