Name: Landini Tractor 7-210 7-230 7-240 V-SHIFT Service Manual 6686752A3 IT
SKU: 452185
Availability: InStock

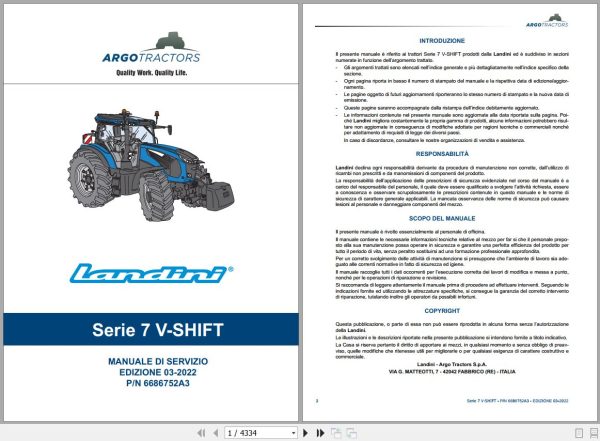

Landini Tractor 7 210 7 230 7 240 V SHIFT Service Manual 6686752A3 IT 1

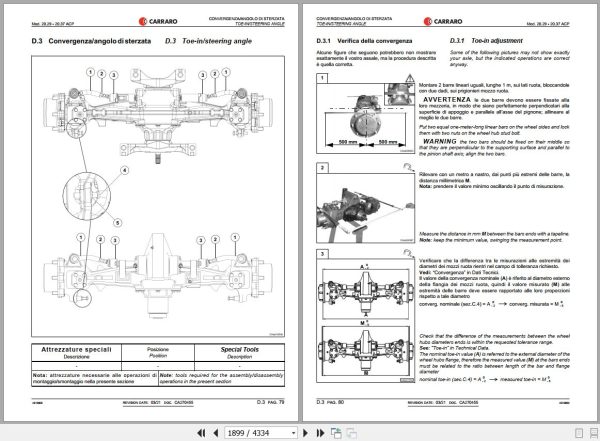

Landini Tractor 7 210 7 230 7 240 V SHIFT Service Manual 6686752A3 IT 2

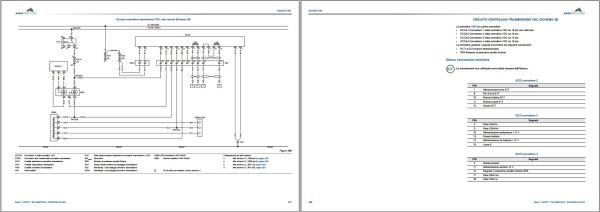

Landini Tractor 7 210 7 230 7 240 V SHIFT Service Manual 6686752A3 IT 3

✓

Expert Support

✓

Full Speed

✓

100% Working

Landini Tractor 7-210 7-230 7-240 V-SHIFT Service Manual 6686752A3 IT

Size: 642.79 MB

Format: PDF

Language: Italian

Brand: Landini

Type of Machine: Tractor

Type of Manual: Service Manual, Hydraulic and Electrical Diagrams

Model: Landini 7 V-SHIFT Series Tractor

7-210 V-SHIFT, 7-230 V-SHIFT, 7-240 V-SHIFT

Part Number: 6686752A3

Publication Date: 2022

Number of Pages: 4334 Pages

180 USD

Tag: Landini Manual

Description

Description

Contents:
Serie 7 V-Shift
1001 – Sicurezza
Prefazione
Norme Tecniche
Manutenere Il Trattore In Modo Sicuro
Segnaletica Di Pericolo
Coppie Di Serraggio
2 – Motore
Dati Tecnici
Allegati
2002 – Sistema Trattamento Gas Di Scarico
Dati Tecnici
Sicurezza
Sistema Ats
AdblueÂ®
2003 – Rimozione Motore
Dati Tecnici
Sicurezza
Motore
3005 – Serbatoi
Dati Tecnici
Sicurezza
Procedure
4001 – Impianto Elettrico
Dati Tecnici
Sicurezza
Fusibili E RelÃ¨
Comandi
Prese
Localizzazione Componenti
Localizzazione Cablaggi
Schemi Elettrici
Elenco Completo Delle Connessioni
4002 – Configurazione Pannello Strumento E Calibrazioni
Configurazione Pannello Strumento
Calibrazioni Da Strumento
Calibrazioni Da Strumento Di Diagnosi
5 – Sterzo (Funzionamento)
Idroguida
Descrizione Circuito Idraulico
5001 – Piantone Dello Sterzo E Idroguida
Dati Tecnici
Sezioni E Prospettici
Sicurezza
Piantone Dello Sterzo E Idroguida
5002 – Idroguida Standard
Dati Tecnici
Idroguida
5002 – Idroguida Elettronica
Dati Tecnici
Idroguida
Prove E Regolazioni Valvola Di Ospe
6 – Trasmissione
Trasmissione
UnitÃ Idrostatica
UnitÃ Meccanica
Allegati
6001 – Accoppiamento Motore-Trasmissione
Giunto Torsionale
6021 – Assale Anteriore
Assale Anteriore
Allegati
6025 – Sollevatore E Presa Di Forza Anteriore
Dati Tecnici
Sezioni E Prospettici
Sicurezza
Manutenzione Sollevatore Anteriore
Manutenzione Pdf Anteriore
7 – Freni (Funzionamento)
Circuito Freni
Freno Idraulico Rimorchio
Impianto Freno Rimorchio Tipo Cee-Export
Impianto Freno Rimorchio Tipo Italia
Impianto Freno Rimorchio Tipo â€œMother Regulationâ€
Raccordi Per Spurgo Aria Freni
Valvola Intercettatrice
Freni Pneumatici Rimorchio
Schemi Iso E Funzionali Frenatura Pneumatica
Componenti Impianto
Diagnosi Degli Inconvenienti
Prove Diagnostiche Dellâ€™impianto Pneumatico
7003 – Controllo E Registrazioni
Sicurezza
Freni
â€œPick Up Hitchâ€
8 – Componenti Idraulici (Funzionamento)
Dati Tecnici
Impianto Idraulico
Pompe Idrauliche
Gruppo Idraulico Controllo Pressioni
Gruppo Idraulico Elettrovalvole Di Controllo Frizioni
UnitÃ Idrostatica
Valvola Prioritaria Dinamica
Collettori Idraulici
Idroguida
Frenatura Idraulica Rimorchio
Distributori Idraulici Supplementari Posteriori
Cabina Sospesa Idraulicamente
Assale Sospeso
Sollevatore Anteriore
Distributore Ventrale
Raccordi Idraulici Posteriori
Sfiato Trasmissione E Riempimento Olio
8001 – Individuazione E Risoluzione Dei Guasti Impianto Idraulico
Dati Tecnici
Diagnosi Degli Inconvenienti
Diagnosi Degli Inconvenienti
8003 – Pompa A Pistoni
Dati Tecnici
Sicurezza
Procedure Pompa A Pistoni
9 – Cabina
Dati Tecnici
Impianto Di Climatizzazione
Compressore
Condensatore
Serbatoio/Essiccatore
Evaporatore
Valvola Di Espansione Termostatica
Sensore Temperatura Evaporatore
Pressostato Aria Condizionata
Sensore Temperatura Aria Miscelata
Sensore Temperatura Esterno Cabina
Sensore Temperatura Interno Cabina
Sensore Irraggiamento Solare
Pannello Di Controllo Del Climatizzatore
9001 – Registrazioni E Regolazioni
Dati Tecnici
Sicurezza
Registrazioni
Regolazioni
9002 – Rimozione Cabina
Sicurezza
Cabina
9004 – Impianto Di Climatizzazione
Sicurezza
Manutenzione Impianto
Prove Di Pressione
Diagnosi E Ricerca Guasti
9005 – Sedile Operatorse
Sicurezza
Descrizione
Allegati
10000 – Diagnostica
Sistema Can Bus
Gestione Degli Errori Via Can
Centralina Strumento Ec1
Centralina Motore Ec6
Centralina Sollevatore E Gestione Luci Ec9
Centralina Assale Sospeso Ec10
Centralina Bracciolo Ec15
Centralina Distributori Ventrali Ec16
Centralina Aria Condizionata Ec17
Centralina Controllo Veicolo Vdc Ec23
Sistema Isobus
Sistema Di Guida Satellitare
Centralina Cabina Sospesa Ec32
Centralina Frenatura Rimorchio Ec35
Centralina Trasmissione Ec40
