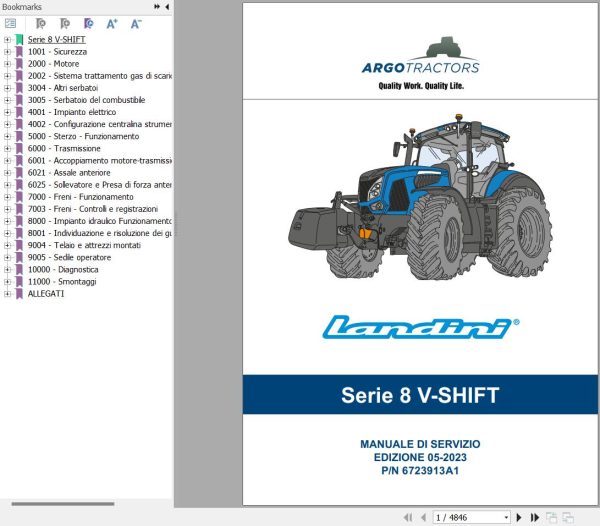

Landini Tractor 8-270 8-310 V-SHIFT Service Manual and Diagrams 6723913A1 IT
180 USD
- Description
Description
Contents:
Serie 8 V-SHIFT
Introduzione
ResponsabilitÃ
Scopo Del Manuale
Copyright
Indice Generale
1001 – Sicurezza
Prefazione
Norme Tecniche
Manutenere Il Trattore In Modo Sicuro
Segnaletica Di Pericolo
Coppie Di Serraggio
2000 – Motore
Dati Tecnici
Allegati
2002 – Sistema Trattamento Gas Di Scarico
Dati Tecnici
Sicurezza
Sistema Ats
Adblue®
3004 – Altri Serbatoi
Serbatoio Del Liquido Adblue®
3005 – Serbatoio Del Combustibile
Serbatoio Del Combustibile
4001 – Impianto Elettrico
Dati Tecnici
Sicurezza
Fusibili E Relè
Schede Componenti
Localizzazione Cablaggi

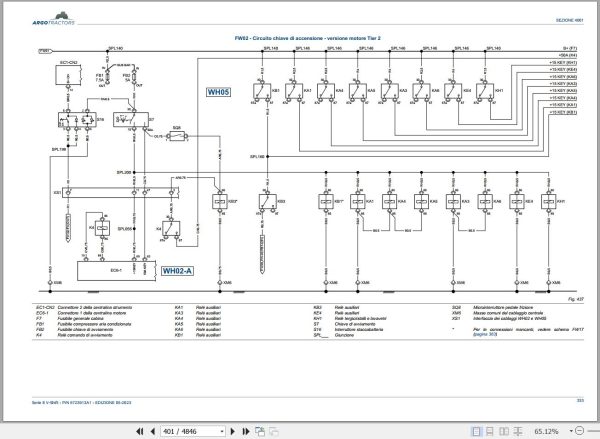

Schemi Elettrici
4002 – Configurazione Centralina Strumento E Calibrazioni
Configurazione Pannello Strumento
Calibrazioni Da Strumento
Calibrazioni Da Strumento Di Diagnosi
5000 – Sterzo – Funzionamento
Idroguida
Descrizione Circuito Idraulico
Funzionamento Idroguida
6000 – Trasmissione
Informazioni Generali
Localizzazione Principali Componenti Trasmissione
Unità Idrostatica
Unità Meccanica
Principio Di Funzionamento Generale
Allegati
6001 – Accoppiamento Motore-Trasmissione
Giunto Torsionale
6021 – Assale Anteriore
Assale Anteriore
Allegati
6025 – Sollevatore E Presa Di Forza Anteriore
Sezioni E Prospettici
7000 – Freni – Funzionamento
Circuito Freni
Freno Idraulico Rimorchio
Impianto Freno Rimorchio Tipo Cee
Impianto Freno Rimorchio Tipo Italia “Cunaâ€
Valvola Ripartitrice
Freni Pneumatici Rimorchio
Schemi Iso E Funzionali Frenatura Pneumatica
Componenti Impianto
Diagnosi Degli Inconvenienti Dell’impianto Pneumatico
Prove Diagnostiche Dell’impianto Pneumatico
7003 – Freni – Controlli E Registrazioni
Sicurezza
Freni
8000 – Impianto Idraulico Funzionamento
Dati Tecnici
Impianto Idraulico
Pompe Idrauliche
Gruppo Di Controllo Pressioni
Gruppo Elettrovalvole Frizioni
Unità Idrostatica
Valvola “Cut Offâ€
Collettori Idraulici
Scambiatore Di Calore Olio-Olio
Idroguida Elettronica
Frenatura Idraulica Rimorchio
Distributori Posteriori
Cabina Sospesa
Assale Sospeso
Sollevatore Anteriore
Distributore Ventrale
“Power Beyondâ€
Sfiato Trasmissione E Riempimento Olio
8001 – Individuazione E Risoluzione Dei Guasti Impianto Idraulico
Diagnosi Degli Inconvenienti

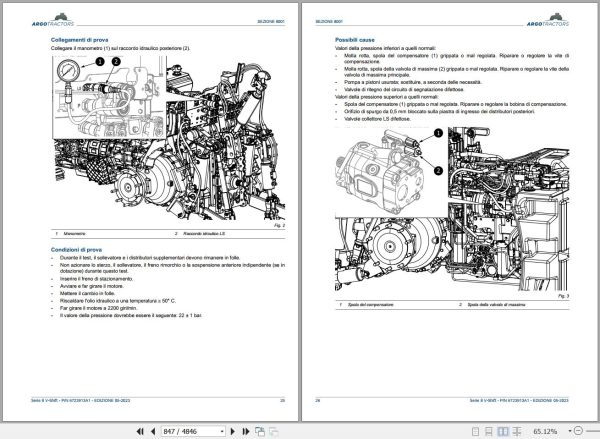

Prove Diagnostiche Dell’impianto Idraulico
9004 – Telaio E Attrezzi Montati
Sicurezza
Dati Tecnici
Impianto Di Climatizzazione
Unità Di Riscaldamento, Ventilazione E Climatizzazione
Compressore
Condensatore
Evaporatore
Pressostato Aria Condizionata
Sensore Temperatura Aria Miscelata
Sensore Temperatura Esterno Cabina
Sensore Temperatura Interno Cabina
Sensore Irraggiamento Solare
Pannello Di Controllo Aria Condizionata
Manutenzione Impianto
Prove Di Pressione
Diagnosi E Ricerca Guasti
9005 – Sedile Operatore
Sicurezza
Descrizione
Allegati
10000 – Diagnostica
Sistema Can Bus
Gestione Degli Errori Via Can
Centralina Strumento Ec1
Centralina Trasmissione Ec4
Centralina Motore Ec6 – Versione Motore Tier 2
Centralina Motore Ec6 – Versione Motore Stage V
Centralina Sollevatore E Gestione Luci Ec9
Centralina Bracciolo Ec15
Centralina Distributori Ventrali Ec16
Centralina Aria Condizionata Ec17
Centralina Controllo Veicolo Vdc Ec23
Antenna Gps Ec27
Centralina Idroguida Elettronica Ec28
Monitor Guida Satellitare X25 Ec31
Centralina Frenatura Rimorchio Ec35
Centralina Telematica Ec41
Centralina Cabina Sospesa, Assale Sospeso E Isobus Ec43
11000 – Smontaggi
Sicurezza
Sollevatore E Pdf Anteriore
Assale Anteriore
Serbatoi
Motore
Colonna Di Sterzo
Sollevatore Posteriore
Cabina
Trasmissione
Allegati
Manuale Motore
Manuale Trasmissione
Manuale Assale Anteriore
Manuale Sedile Operatore
