Landini Tractor Rex 4-070 4-080 Service Manual 6635337A3 FR

Description

Contents:
– Rex 4

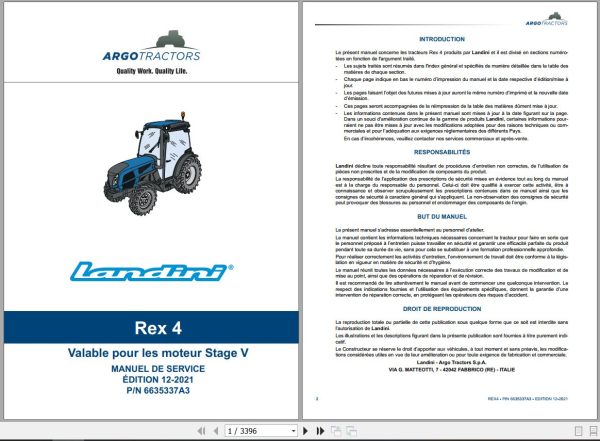

Introduction
Responsabilités
But Du Manuel
Droit De Reproduction
Index Général
Р1001 РS̩curit̩
Avant-Propos
Normes Techniques
Entretenir Le Tracteur En Toute Sécurité
Signalisation De Danger
Couples De Serrage
Р1002 РCatalogue Outillage Sp̩cifique
Outillage Spécifique
– 2 – Moteur
Caractéristiques Techniques
Annexes
– 2002 – Système De Traitement Gaz D’échappement
Sécurité
Système Ats
Р3005 РR̩servoir
Caractéristiques Techniques
Sécurité
Procédures
– 4001 – Circuit Électrique
Caractéristiques Techniques
Sécurité
Fusibles Et Relais
Commandes
Prises
Phares
Fiches Des Composants
Emplacement Des Câblages

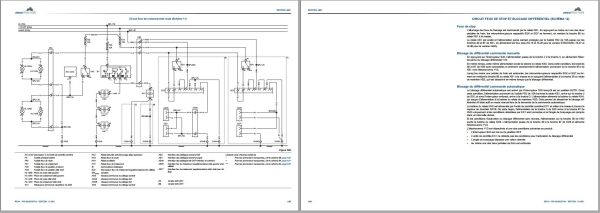

Schémas Électriques
Liste Complète Des Connexions
Р4002 РConfiguration Tableau De Bord Combin̩ Et Calibrages
Caractéristiques Générales Du Combiné
Calibrages Depuis Le Combiné
Calibrages Depuis L’instrument De Diagnostic
– 5 – Direction – Fonctionnement
Direction
– 5001 – Colonne De Direction Et Direction Hydraulique
Coupes Et Vues Éclatées
Sécurité
Colonne De Direction Et Direction Hydraulique
– 6 – Transmission – Fonctionnement
Transmission
Transmission Avec Inverseur Mécanique
Transmission Avec Inverseur Hydraulique
Boîte De Vitesses
Gammes De Vitesse
Quatre Roues Motrices
“Park Lock”
Couple Conique Et Différentiel
Réducteurs Arrière
Prise De Force Arrière
Essieu Avant À Quatre Roues Motrices
Essieu Avant À Deux Roues Motrices
– 6001 – Accouplement Moteur – Transmission
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
– 6002 – Pont Moteur Boîte De Vitesses (Version À Inverseur Mécanique)
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
– 6002 – Pont Moteur Boîte De Vitesses (Version À Inverseur Hydraulique Sans Hml)
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
– 6002 – Pont Moteur Boîte De Vitesses (Version À Inverseur Hydraulique Avec Hml)
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
Р6006 РBǫte De Vitesses Synchronis̩e Et Gammes
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
Р6012 РDiff̩rentiel Arri̬re
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
Р6018 РR̩ducteurs Lat̩raux
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures

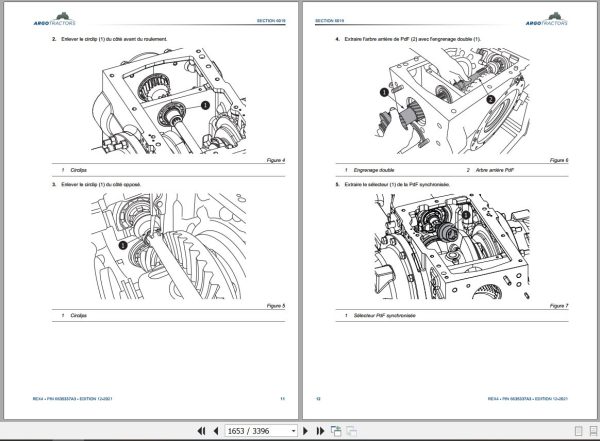

– 6019 – Prise De Force Arrière (Version 2 Vitesses À Engagement Mécanique)
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
– 6019 – Prise De Force Arrière (Version 2 Vitesses À Engagement Électro-Hydraulique Sans Hml)
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
– 6019 – Prise De Force Arrière (Version 2 Vitesses À Engagement Électro-Hydraulique Avec Hml)
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
– 6019 – Prise De Force Arrière (Version 4 Vitesses À Engagement Mécanique)
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
– 6019 – Prise De Force Arrière (Version 4 Vitesses À Engagement Électro-Hydraulique Sans Hml)
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
– 6019 – Prise De Force Arrière (Version 4 Vitesses À Engagement Électro-Hydraulique Avec Hml)
Caractéristiques Techniques
Coupes Et Vues Éclatées
Sécurité
Procédures
– 6021 – Essieu Avant
Caractéristiques Techniques
Sécurité
Procédures
Annexes
– 7 – Freins – Fonctionnement
Description
Valve Hydraulique De Répartition
Frein Hydraulique De La Remorque
Circuit De Freinage Remorque Type Italie
Circuit De Freinage Remorque Type Mr+Cee
Р7003 РFreins РContr̫les Et R̩glages
Sécurité
Procédures
– 8 – Composants Hydrauliques – Fonctionnement
Circuit Hydraulique
Schémas Iso Et Fonctionnels
Pompes
Blocs Électrovannes
Essieu Suspendu
Relevage Hydraulique
Distributeurs Hydrauliques Auxiliaires À Commande Mécanique
Distributeurs Électro-Hydrauliques (Seulement Avec Relevage Électronique)
Distributeurs Avant
Р8001 РComposants Hydrauliques РContr̫les Et R̩glages
Caractéristiques Techniques
Diagnostic Des Inconvénients
Contrôles Des Pressions De Service
– 8005 – Relevage Et Pdf Avant
Caractéristiques Techniques
Sécurité
Relevage Et Pdf Avant
Diagnostic Des Inconvénients
Р8007 РRelevage Arri̬re
Sécurité
Procédures
– 9005 – Siège De L’opérateur
Sécurité
Annexes
Р10000 РDiagnostic Alarmes Unit̩s De Contr̫le
Système Can Bus
Gestion Des Erreurs Via Can
Unité De Contrôle Combiné Ec1
Unité De Contrôle Transmission Ec4
Unité De Contrôle Essieu Suspendu Ec5
Unité De Contrôle Moteur Ec6
Unité De Contrôle Relevage Ec9
Unité De Contrôle Climatisation Cat4 Ec17
