Liebherr Crawler Loader LR626-1327 Technical Manual FR

Description

Contents:
010 Introduction
010.1 Consignes de sécurité
010.2 Outils spéciaux pour les travaux de maintenance et de réparation
010.3 Normes et prescriptions
010.4 Directives de conservation
010.5 Soudures de réparation
010.6 Symboles hydrauliques
010.7 Symboles électriques
010.8 Poids de matériau
020 Caractéristiques techniques
020.1 Machine complète
020.2 Groupe d’entraînement
020.3 Circuit frigorifique
020.4 Hydraulique de travail
020.5 Hydraulique d’entraînement
020.6 Composants hydrauliques
020.7 Installation électrique
020.8 Transmission de mécanisme de translation
020.9 Mécanisme d’entraînement, essieux, pneus, arbres de transmission
020.10 Équipement de travail
030 Entretien
030.1 Plan d’entretien et d’inspection
030.2 Capacités, plan de graissage
030.3 Lubrifiants et matériaux
030.4 Opérations de maintenance
030.5 Protocole de contrôle et de réglage
030.6 Opérations de contrôle et de réglage
040 Groupe d’entraînement
040.1 Moteur diesel
050 Circuit frigorifique
050.1 Circuit frigorifique complète
050.2 Disposition du radiateur
050.3 Hydraulique
060 Hydraulique de travail
060.1 Hydraulique de travail – Vue d’ensemble
060.2 Pompe de régulation
060.3 Bloc de commande proportionnelle
060.4 Appareil de commande préliminaire de l’hydraulique de travail
060.5 Vérin hydraulique
070 Hydraulique d’entraînement
070.1 Hydraulique de translation complète
070.2 Pompe à engrenages – alimentation
070.3 Pompe réglable
070.4 Moteurs réglables
070.5 Bloc distributeur
080 Composants hydrauliques
080.1 Vérin hydraulique
080.2 Soupapes
080.3 Réservoir hydraulique
100 Circuit de freinage
100.1 Pédale d’avance lente / de frein
110 Installation électrique
110.1 Installation électrique – Vue d’ensemble
110.2 Éclairage

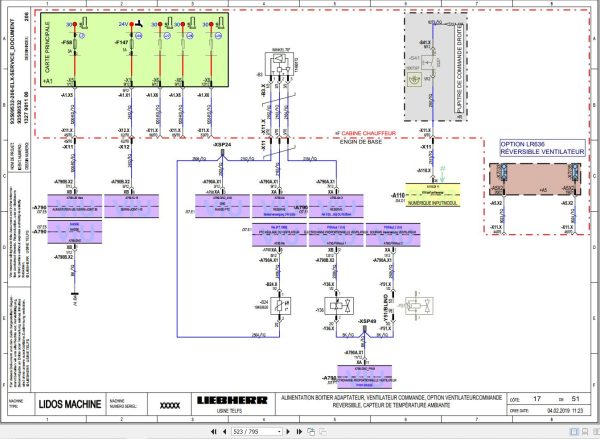

110.3 Plans de câblage
110.4 Composants électriques de la cabine du conducteur
110.5 Composants électriques du moteur diesel
110.6 Composants électriques du châssis porteur
110.7 Composants électriques du réservoir
110.8 Unité d’affichage
110.9 Composants électriques LiTU3 (en option)
120 Transmission de mécanisme de translation
120.1 Transmission de mécanisme de translation complète
120.2 Circuit de freinage
120.3 Garniture d’étanchéité
120.4 Alimentation externe en huile
130 Mécanisme d’entraînement, essieux, pneus, arbres de transmission
130.1 Châssis du mécanisme d’entraînement
130.2 Roue de guidage
130.3 Unité de serrage
130.4 Unité de serrage – Démontage
130.5 Unit̩ de serrage РMontage
130.6 Galet de roulement
130.7 Galet de support
130.8 Fonction, usure et évaluation
140 Composants en acier Appareil de base
140.1 Articulation de vérin de levage et de vérin de basculement
140.2 Pont pendulaire
150 Équipement de travail
150.1 Pelle 4 en 1
150.2 Déchiqueteuse arrière
160 Cabine du conducteur, chauffage et installation de climatisation
160.1 Cabine du conducteur
160.2 Cabine du conducteur
160.3 Chauffage, ventilation, installation de climatisation
190 Options
190.1 Pompe de remplissage
190.2 Entraînement réversible du ventilateur
200 Codes de service, diagnostic
200.2 Logiciel de contrôle et de réglage
