Name: New Holland Wheel Loader W190C W230C Tier 4 Operators Manual 47560992 2013 HR
SKU: 611961
Availability: InStock

New Holland Wheel Loader W190C W230C Tier 4 Operators Manual 47560992 2013 HR (1)

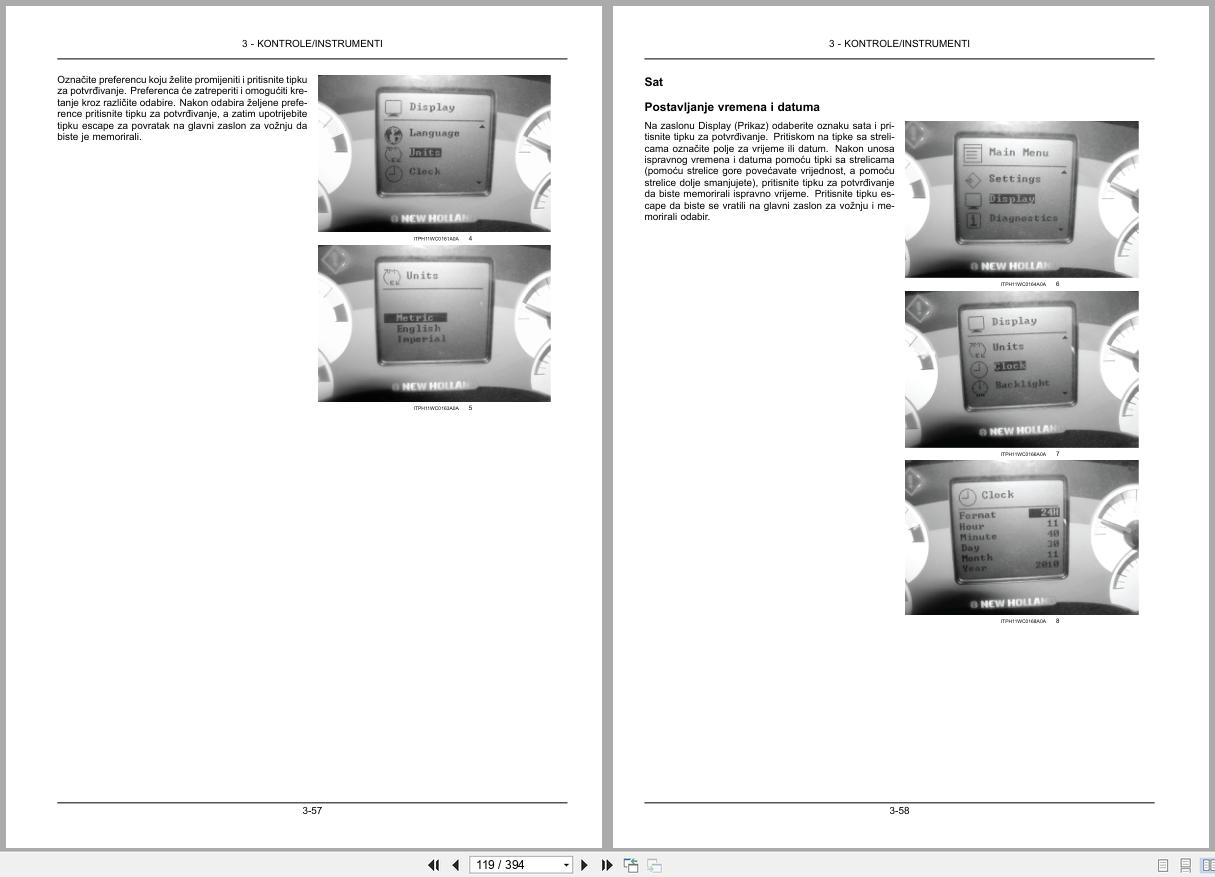

New Holland Wheel Loader W190C W230C Tier 4 Operators Manual 47560992 2013 HR (2)

✓

Expert Support

✓

Full Speed

✓

100% Working

New Holland Wheel Loader W190C W230C Tier 4 Operators Manual 47560992 2013 HR

Size: 34.80 MB

Format: PDF

Language: Croatian

Brand: New Holland

Type of Machine: Wheel Loader

Type of Manual: Operators Manual

Model: New Holland W190C Tier 4 ; W230C Tier 4 Wheel Loader

Engine:

FPT F4HFE613X Engine – W190C

FPT F4HFE6131 Engine – W230C

Part Number: 47560992

Publication Date: 2013

Number of Pages: 394 Pages

10 USD

Tags: New Holland Operators Manual, New Holland Wheel Loader Manual, tie, W190C, W230C

Description

Description

Contents:
1 OPÄ†ENITE INFORMACIJE
Napomena vlasniku
Razina buke
Mjesto za spremanje priruÄnika za operatera i brzog vodiÄa
Desna, lijeva, prednja i straÅ¾nja strana stroja
Komponente stroja.
Identifikacijski brojevi.
Elektromagnetska kompatibilnost (EMC)
2 SIGURNOSNE INFORMACIJE
Sigurnosna pravila.
Sigurnosni znakovi.
RuÄni signali
3 KONTROLE/INSTRUMENTI
PRISTUPANJE PLATFORMI OPERATERA
Pravilan ulazak i izlazak
SJEDALO OPERATERA
Sjedalo operatera s pneumatskim podeÅ¡avanjem – Pregled.
Sigurnosni pojas.
KONTROLE NA PREDNJOJ STRANI
Kontrole sprijeda.
Stup upravljaÄa.
Kontrole pomoÄ‡u papuÄica.
Parkirna koÄnica.
KONTROLE NA LIJEVOJ STRANI
Komande mjenjaÄa.
Upravljanje upravljaÄkom polugom
KONTROLE NA DESNOJ STRANI
Ventil s dva klipa.
Ventil s tri klipa.
Motor s Äetiri bobine
Oslonac za ruÄni zglob.
KONTROLE IZNAD GLAVE
RadioureÄ‘aj (ako je ugraÄ‘en)
VANJSKE KONTROLE
PrekidaÄ ispod poklopca motora i glavno iskopÄavanje
SKUPINA INSTRUMENATA
Pregled
Ikone statusa i upozorenja
Postavke zaslona.
Tipkovnica
Preference operatera
BOÄŒNA KONZOLA
Pregled
Operacije prekidaÄa
KONTROLE KLIMATIZACIJE
ReÅ¡etke za zrak u kabini
Kontrole klimatizacije
4 UPUTE ZA RUKOVANJE
PUÅ TANJE VOZILA U POGON
Prije pokretanja motora.
POKRETANJE VOZILA
Pokretanje motora
Rukovanje strojem.
Rad pri ekstremnim temperaturama.
Rad pri niskim temperaturama
ZAUSTAVLJANJE VOZILA
Zaustavljanje motora
POKRETANJE VOZILA
Prije rada sa strojem
Stabilizator kretanja s teretom (LTS) (opcijski)
Kontrolne poluge
PomoÄ‡ni prekidaÄ za voÅ¾nju prema naprijed, neutralni poloÅ¾aj, voÅ¾nju prema
(F-N-R)
Automatski naÄin rada.
Funkcije utovarivaÄa.
5 POSTUPCI U TRANSPORTU
TRANSPORT U SLUÄŒAJU NEZGODE
Sigurnosna pravila.
Transport stroja
VoÅ¾nja javnim prometnicama
Pomicanje onesposobljenog stroja.
6 RADNE OPERACIJE
PRIPREMA ZA RAD
Savjeti za rukovanje
Zamjena prikljuÄaka utovarivaÄa.
Spajanje za prikljuÄak
Odspajanje prikljuÄka
Rukovanje polugom za voÅ¾nju.
7 ODRÅ½AVANJE
OPÄ†ENITE INFORMACIJE
Servis
PodupiraÄ za podizni kraj utovarivaÄa.
Smanjivanje tlaka u hidrauliÄkom sustavu.
TekuÄ‡ine i maziva
Biodizel.
Sustav za selektivnu katalitiÄku redukciju (SCR)
TABLICA ODRÅ½AVANJA
Tablica odrÅ¾avanja.
Svakodnevne provjere
OpÄ‡enito
Svakih 10 sati
Razina ulja u motoru.
Svakih 50 sati
Razina rashladnog sredstva u motoru.
Razina ulja u sustavu prijenosa
Razina hidrauliÄkog ulja
Spojevi za podmazivanje Å¾lice/prikljuÄka
Stroj i prikljuÄci.
Prvih 100 sati
Predfiltar za gorivo (poÄetno)
Filtar za gorivo (poÄetno).
Filtri hidrauliÄkog ulja (poÄetno)
Ulje i filtar sustava prijenosa (poÄetno)
Svakih 100 sati
Podmazivanje spojeva.
Prvih 250 sati
Kalibracija mjenjaÄa
Svakih 250 sati
Filtar zraka u kabini
Remen za pogon dodatnih agregata.
Klizni spoj pogonske osovine
KotaÄi i gume.
Svakih 500 sati
Razina ulja u osovini.
Motorno ulje i filtar
Filtar goriva.
Talog u spremniku goriva
Struktura za zaÅ¡titu kod prevrtanja (ROPS)
Razine tekuÄ‡ine u akumulatoru
Svakih 1000 sati
Filtar hidrauliÄkog ulja
Kalibracija mjenjaÄa
Filtri za zrak u kabini.
ToÄke okretanja
Filtri radilice
Remen za pogon dodatnih agregata.
Svakih 1500 sati
TekuÄ‡ina i filtri sustava prijenosa.
Sustav za selektivnu katalitiÄku redukciju â€“ ÄiÅ¡Ä‡enje prolaznog filtra za dovod sre
DEF
Zamjena ulja u prednjoj i straÅ¾njoj osovini.
Svakih 2000 sati
HidrauliÄka tekuÄ‡ina i filtri
Rashladno sredstvo motora
Filtri za zrak u motoru
Podmazivanje Å¡arki vrata i stakala.
Svakih 3000 sati
Sustav za selektivnu katalitiÄku redukciju – zamjena filtra za dovod sredstva DEF
Prema potrebi
PredÄistaÄ zraka – Provjera (ako je time opremljeno)
Predfiltar za gorivo
ÄŒiÅ¡Ä‡enje filtra spremnika za sredstvo DEF u sustavu za selektivnu katalitiÄku redukc
Kontrola visine i vraÄ‡anje na voÅ¾nju
VraÄ‡anje na kopanje.
PodeÅ¡avanje tlaka za iskljuÄivanje mjenjaÄa
Parkirna koÄnica.
Sekundarno upravljanje
Servis kabine
ElektriÄni sustav
Servis akumulatora
Veze pomoÄ‡nog akumulatora
Demontiranje i montiranje akumulatora
OsiguraÄi i releji
Radna svjetla
Svjetla za voÅ¾nju
Rotacijsko signalno svjetlo
SPREMANJE
Priprema.
Svakih 30 sati.
Pokretanje stroja nakon skladiÅ¡tenja
8 SPECIFIKACIJE
Specifikacije
Kapacitet podizanja.
Specifikacije dimenzija
PodeÅ¡avanje teÅ¾ine.
OpÄ‡enite specifikacije
Tablice zakretnog momenta
9 DODATNA OPREMA
OpÄ‡enita dodatna oprema.
