Name: ZF Servocom RAS - EC3 Valve Testing Manual DE
SKU: 501463
Price: 10.00 USD
Availability: InStock

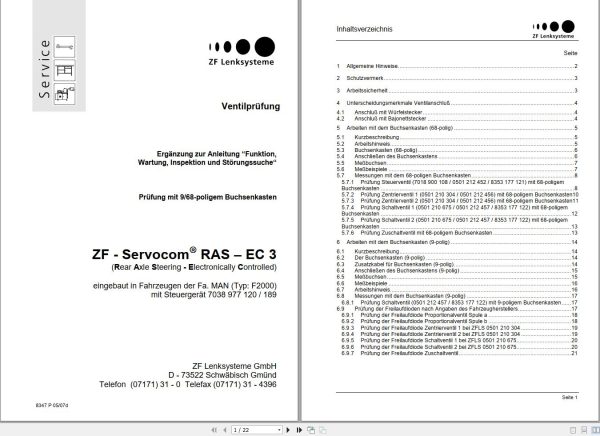

ZF Servocom RAS EC3 Valve Testing Manual DE (1)

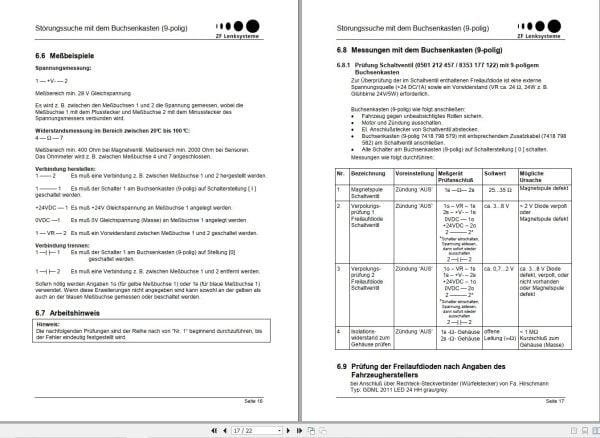

ZF Servocom RAS EC3 Valve Testing Manual DE (2)

✓

Expert Support

✓

Full Speed

✓

100% Working

ZF Servocom RAS – EC3 Valve Testing Manual DE

Size: 0.30 MB

Format: PDF

Language: German

Brand: ZF

Type of Machine: Rear Axle Steering – Electronically Controlled

Type of Manual: Valve Testing Manual

Model: ZF Servocom RAS – EC3

Part Number:

Publication Date:

Number of Pages: 22 Pages

10$ USD

Tag: ZF Transmission Manual

Description

Description

Contents:
1 Allgemeine Hinweise
2 Schutzvermerk
3 Arbeitssicherheit
4 Unterscheidungsmerkmale VentilanschluÃŸ
4.1 AnschluÃŸ mit WÃ¼rfelstecker
4.2 AnschluÃŸ mit Bajonettstecker
5 Arbeiten mit dem Buchsenkasten (68-polig)
5.1 Kurzbeschreibung
5.2 Arbeitshinweis
5.3 Buchsenkasten (68-polig)
5.4 AnschlieÃŸen des Buchsenkastens
5.5 MeÃŸbuchsen
5.6 MeÃŸbeispiele
5.7 Messungen mit dem 68-poligen Buchsenkasten
5.7.1 PrÃ¼fung Steuerventil (7018 900 108 / 0501 212 452 / 8353 177 121) mit 68-poligem
Buchsenkasten)5.7.2 PrÃ¼fung Zentrierventil 1 (0501 210 304 / 0501 212 456) mit 68-poligem Buchsenkasten10
5.7.3 PrÃ¼fung Zentrierventil 2 (0501 210 304 / 0501 212 456) mit 68-poligem Buchsenkasten11
5.7.4 PrÃ¼fung Schaltventil 1 (0501 210 675 / 0501 212 457 / 8353 177 122) mit 68-poligem
Buchsenkasten )5.7.5 PrÃ¼fung Schaltventil 2 (0501 210 675 / 0501 212 457 / 8353 177 122) mit 68-poligem
Buchsenkasten)5.7.6 PrÃ¼fung Zuschaltventil mit 68-poligem Buchsenkasten)6 Arbeiten mit dem Buchsenkasten (9-polig))6.1 Kurzbeschreibung)6.2 Der Buchsenkasten (9-polig))6.3 Zusatzkabel fÃ¼r Buchsenkasten (9-polig))6.4 AnschlieÃŸen des Buchsenkastens (9-polig))6.5 MeÃŸbuchsen)6.6 MeÃŸbeispiele)6.7 Arbeitshinweis)6.8 Messungen mit dem Buchsenkasten (9-polig)6.8.1 PrÃ¼fung Schaltventil (0501 212 457 / 8353 177 122) mit 9-poligem Buchsenkasten
6.9 PrÃ¼fung der Freilaufdioden nach Angaben des Fahrzeugherstellers
6.9.1 PrÃ¼fung der Freilaufdiode Proportionalventil Spule a
6.9.2 PrÃ¼fung der Freilaufdiode Proportionalventil Spule b
6.9.3 PrÃ¼fung der Freilaufdiode Zentrierventil 1 bei ZFLS 0501 210 304
6.9.4 PrÃ¼fung der Freilaufdiode Zentrierventil 2 bei ZFLS 0501 210 304
6.9.5 PrÃ¼fung der Freilaufdiode Schaltventil 1 bei ZFLS 0501 210 675
6.9.6 PrÃ¼fung der Freilaufdiode Schaltventil 2 bei ZFLS 0501 210 675
6.9.7 PrÃ¼fung der Freilaufdiode Zuschaltventil
