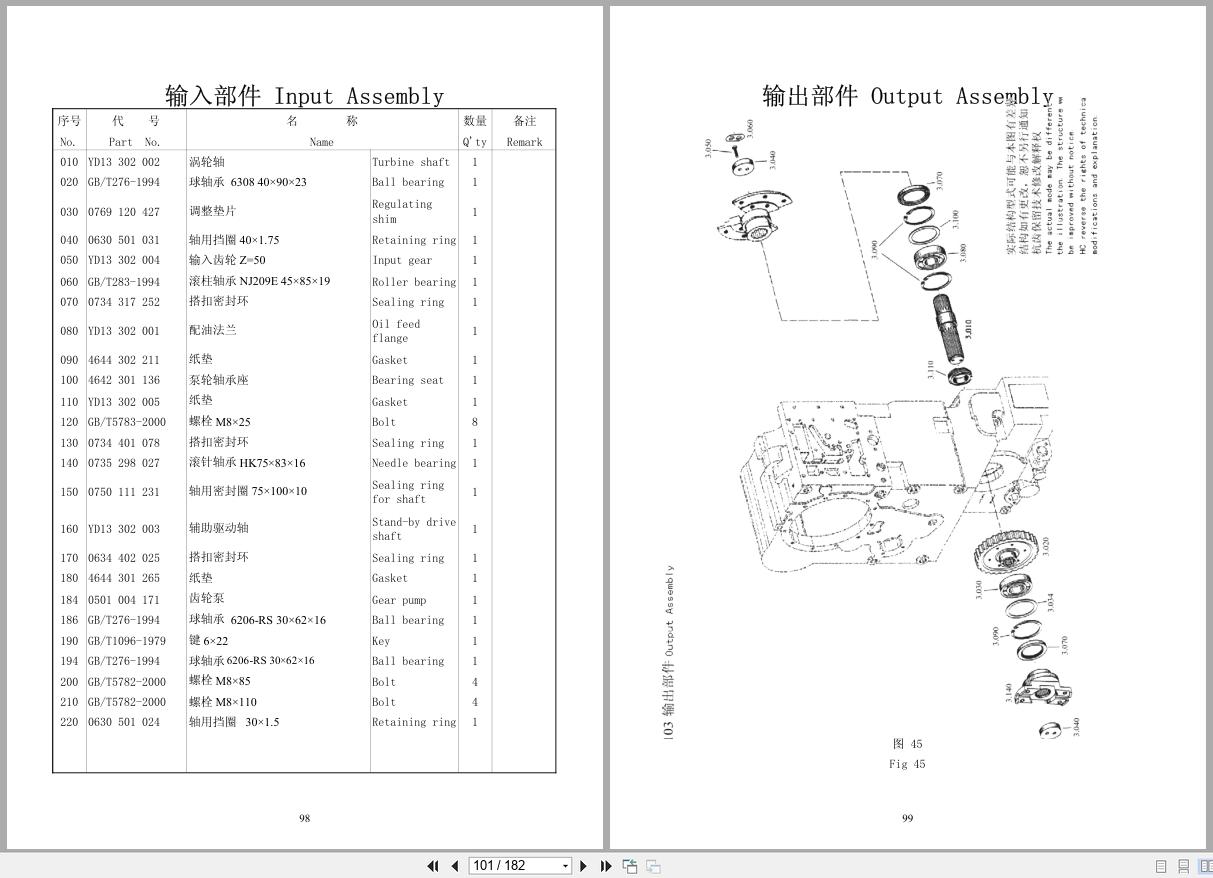

XGMA Motor Grader XG Series Parts Catalog EN ZH (2)

✓

Expert Support

✓

Full Speed

✓

100% Working

XGMA Motor Grader XG Series Parts Catalog EN ZH

Size: 10.36 MB

Format: PDF

Language: English, Chinese

Brand: XGMA

Type of Machine: Motor Grader

Type of Manual: Parts Catalog

Model: XGMA XG Series Motor Grader

XG3165, XG3200, XG3220, XG31651, XG31802, XG32201, XG3190S, XG3200S, XG3240S

Number of Pages: 182 Pages

20 USD

Tags: XG Series, XGMA Motor Grader Manual, XGMA Parts Catalog

Description

Description

Contents:
1 图 1 Fig 1 前推土器 Front-mounted Dozer Blade
2 图 2 Fig 2 前配重 Front Additional Weight
3 图 3 Fig 3 前车架 Front Frame
4 图 4 Fig 4 机身总成 Frame Assembly
图 5 Fig 5 蜗轮箱总成 Worm gear box assembly
5 图 6 Fig 6 作业装置 Working Equipment
6 图 7 Fig 7 铲刀 Mouldboard
7 图 8 Fig 5 摇摆架总成 Penduluming Assy
8 图 9 Fig 9 松土耙 Ripper Teeth
9 图 10 Fig 10 油门控制系统 Accelerograph Control System
10 图 11 Fig 11 手刹车系统 Hand Break Assembly
11 图 12 Fig 12 脚刹车系统 Feet Break Assembly
12 图 13 Fig 13 多路阀操纵系统 Board Control System
13 图 14 Fig 14 电气系统(1) Electrical System
图 15 Fig 15 电气系统(2) Electrical System
14 图 16 Fig 16 驾驶室 Cab
15 图 17 Fig 17 空调系统 Air Conditioner System
16 图 18 Fig 18 柴油机总成 Engine Assembly
17 图 19 Fig 19 进、排气系统(XG31651,XG31802) Inlet And Exhaust System
图 20 Fig 20 进、排气系统(XG32201) Inlet And Exhaust System
(XG3190S、 XG3200S、
18 图 21 Fig 21 燃油供给系统 Fuel Supplies System
19 图 22 Fig 22 液力变速箱总成 Transmission Assy
图 23 Fig 23 WG180变速箱 WG180 Transmission Assy
图 42 Fig 42 YD13变速箱 YD13 Transmission Assy
20 图 61 Fig 61 罩壳总成 Shield Assy
图 62 Fig 62 罩壳总成(XG3200S) Sheild Assy
21 图 63 Fig 63 传动系统 Transmission
22 图 67 Fig 67 后车架 Rear Frame
23 图 68 Fig 68 后配重 Rear Additional Weight
24 图 69 Fig 69 前桥总成 Front Axle Assy
图 70 Fig 70 前桥的组成 Construction of front axle
图 71 Fig 71 转向机构 Steering mechanism
25 图 72 Fig 72 工作泵、阀总成 Working Pump and Valve
26 图 73 Fig 73 转向液压系统 Hydraulic Steering System
27 图 74 Fig 74 工作液压系统（ 1） Hydraulic Working System(1)
图 75 Fig 75 工作液压系统（ 1） (XG32201) Hydraulic Working System(1)
28 图 76 Fig 76 工作液压系统（ 2） Hydraulic Working System(2)
29 图 77 Fig 77 工作液压系统（ 3） Hydraulic Working System(3)
30 图 78 Fig 78 油箱总成 Oil Tank Assy
31 图 79 Fig 79 后松土器 Ripper-Scarifier
